Статья директора по сервису СТО "Дилижанс", Шмитова Никиты, для первого номера журнала
"АКППРО" - единственного профессионального издания отрасли ремонта трансмиссий.

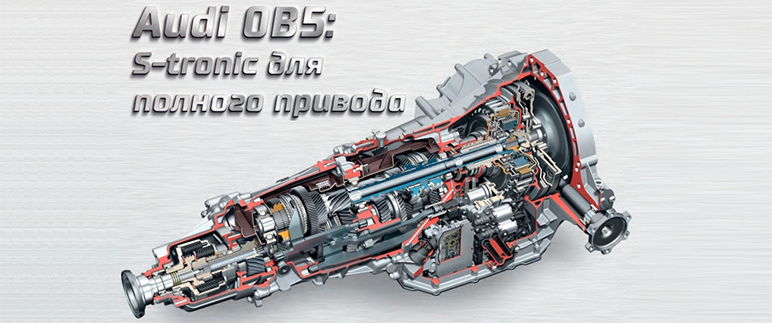

Коробка Audi 0B5 в «Дилижансе» обеспечивает около половины работ по ремонту трансмиссий. При этом количество гарантийных претензий по ней всего пять процентов. Таким образом, основная часть неисправностей возникает уже после окончания гарантийного срока. Причины проблем, которые появляются у 0B5, можно разделить на три группы: электрические, гидравлические и механические.

Электрика

Электрические встречаются чаще всего. В первую очередь проблемы создают печатные платы мехатроника, их две. В оригинальной базе запчастей это называется «Ремкомплект/пленка с токопроводящими дорожками для блока клапанов». Внутри этих пластиковых плат проходят токопроводящие дорожки от ЭБУ (электронного блока управления) к соленоидам (большая плата/печатная плата 1), к датчику температуры муфты сцепления и датчику оборотов входного вала G641 (малая плата/печатная плата 2).

От времени и постоянного температурного воздействия пластик начинает деформироваться, что приводит к потере контакта внутри плат. Замена плат возможна только после снятия мехатроника.

Случай №1 (электрика)

Описание дефекта клиентом: через некоторое время после начала движения бессистемно загорается желтая шестеренка на панели приборов. Иногда автомобиль двигается при этом нормально, а временами начинает жестко переключаться или не переключается вообще.

Возможные коды неисправностей:

• 8023, или P173E 00 (175) – клапан 1 в части КП 1 – электрическая неисправность;
• 8040, или P17D8 00 (044) – ограничение величины момента из-за температуры муфты;
• 8025, или P173F 00 (109) – клапан 2 в части КП 1 – электрическая неисправность;
• 8030, или P179D 00 (40) – клапан охлаждения масла – электрическая неисправность.

Вторая по распространенности неисправность связана с модулем датчиков (печатная плата 3). Этот модуль объединяет в себе датчик включенной передачи G676 и датчики числа оборотов первичного вала G612 и G632. Как любые датчики Холла, работающие в контакте с горячим маслом, они выходят из строя. Замена возможна только с разборкой корпуса коробки передач, так как один из болтов крепления модуля датчиков находится внутри.

При разборке корпуса нужно обратить особое внимание на следующие моменты.

Поверните фиксатор на модуле датчиков против часовой стрелки, в начале и в конце вращения вы должны услышать щелчки.

После снятия фиксатора утопите разъем модуля датчиков внутрь при помощи деревянной рукоятки молотка:

Это необходимо для того, чтобы не возникло дополнительного сопротивления при разделении корпуса на половинки.

Случай №2 (электрика)

Описание дефекта клиентом: припрогреве загорается желтая шестеренка на панели приборов, автомобиль может перестать двигаться и реагировать на педаль газа, после выключения зажигания не срабатывает стартер. Также часто значение положения селектора не соответствует его фактическому положению. После выключения зажигания и ожидания около 15–30 мин. работоспособность восстанавливается.

Возможные коды неисправностей:

• 8056, или P179F 00 (175) – датчик включенной передачи – сбой в работе;
• 8042, или P17С5 00 (101) – селектор – недостоверный сигнал. При этой неисправности стоит проверить регулировку троса селектора;
• 8056, или P179F 00 (040) – датчик включенной передачи – сбои в работе;
• 8172, или P0919 00 (032) – селектор – ошибка.

Третья и самая редкая неисправность, связанная с электроникой 0B5, –  повреждение датчика давления масла и датчиков хода вилок передач. Датчик давления находится внутри электронного блока управления и как отдельная запасная часть не поставляется. Но его можно аккуратно заменить на рабочий с другого блока.

Неисправность этого датчика диагностируется по отрицательному значению давления при неработающем двигателе, он будет показывать – 0.5 бар и менее.

Датчики хода вилок также используют эффект Холла. При их неисправности приходится менять ЭБУ полностью, поскольку плата с датчиками отдельно не поставляется. Хуже того – новый электронный блок управления поставляется только в сборе с блоком мехатроника. Так что неисправность датчиков хода вилок фактически означает покупку всего блока управления.

Надо помнить, что замена ЭБУ требует снятия защиты электронных компонентов, которая активирована у всех Audi начиная с 2008 года. В ЭБУ мехатроника записан VIN автомобиля, поэтому при замене блока из-за несовпадения номера в блоке трансмиссии и в бортовом компьютере машины коробка будет работать только в аварийном режиме. Для снятия защиты компонентов необходимо обращаться к официальному дилеру Audi, эта процедура требует онлайн-соединения с сервером в Ингольштадте.

Случай №3 (электрика)

Описание дефекта клиентом:  бессистемно загорается желтая шестеренка на панели приборов, при этом могут наблюдаться рывки и удары при включении передач, возможно перескакивание через передачи при переключении или езда только на одном сцеплении из двух, когда работают либо четные передачи либо только нечетные.

Возможные коды неисправностей:

10048, или P1765 00 (109) – датчик давления в гидросистеме G194 – достигнут предел адаптации.

Гидравлика

Проблемы с гидравликой встречаются у всех коробок с возрастом.

Нельзя точно сказать, при каком пробеге они начинаются – это зависит от условий эксплуатации автомобиля.

Чаще всего возникает проблема из-за износа масляного насоса. Масляные насосы 0B5 бывают двух типов.

Первое поколение устанавливалось с 2008 года примерно до 2010-го, затем, проанализировав поломки этих насосов, немецкие инженеры внесли изменения в их конструкцию. Так появилось второе поколение масляных насосов, которое выпускается до сихпор. По крайней мере, именно такие насосы стоят на агрегатах 2014 года выпуска.

Первое поколение имело довольно толстую стальную втулку, по которой работают компрессионные кольца.

Со временем между каналами подачи масла к сцеплениям в корпусе насоса появлялась трещина, что приводило к одновременному включению обоих сцеплений, когда трансмиссия прогревалась до рабочей температуры 90–110 градусов.

Случай №1 (гидравлика)

Описание дефекта клиентом: При прогреве «пропадает» задняя передача. Или при прогреве автомобиль не может въехать на бордюр либо на горку задним ходом – сцепление пробуксовывает и не передает необходимый момент.

Возможные коды неисправностей:

Обычно коды неисправностей не фиксируются. Поэтому для диагностики можно использовать следующие признаки:

• появление давления масла в приводе обоих сцеплений при движении на задней передаче;
• при отсутствии движения в положении селектора R и последующем переводе селектора в N автомобиль сам проезжает вперед на небольшое расстояние 0.5 – 1.5 м;
• превышение крутящего момента двигателя при положении селектора R значения 50 Нм.

Пытаясь предотвратить эту неисправность, инженеры Audi уменьшили толщину стальной втулки масляного насоса, тем самым увеличив толщину стенок самого насоса.

К сожалению, решив одну проблему, они создали другую. Тонкая втулка под постоянным локальным температурным воздействием деформируется таким образом, что в районе масляных каналов сцепления возникает горб. Вы можете увидеть это по неравномерным следам от работы компрессионных колец или промерив нутромером (таким же, который используется при проверке гильз цилиндров на овальность и бочкообразность).

При этом в итоге тоже возникает частичное замыкание обоих сцеплений при прогреве, хоть и в меньшей степени, чем у насосов первого поколения.

В компании «Дилижанс» сейчас проходят ресурсные испытания отремонтированных масляных насосов, в которых использована более толстая втулка, изготовленная из чугуна

Случай №2 (гидравлика)

Описание дефекта клиентом: рывки при переключениях в различных режимах, а также задержки при включении передачи в положении селектора как D, так и R.

Возможные коды неисправностей: зачастую коды неисправностей не появляются.

Второе по популярности гидравлическое повреждение связано с эжекционным насосом. Эжекционные насосы для каждого поколения масляных насосов свои и не взаимозаменяемы.

Проблемы этих насосов одинаковы для обоих поколений.

Часто обламывается дополнительный отвод масла, следствием становится недостаточное охлаждение муфт сцепления. Это приводит к «сгоранию» фрикционов и общему перегреву трансмиссии.

Случай №3 (гидравлика)

Описание дефекта клиентом: появление желтой шестеренки на панели приборов, при этом по ощущениям автомобиль работает исправно.

Возможные коды неисправностей: в основном коды неисправностей не фиксируются.

Также встречается разрушение уплотнения внутри эжекционного насоса в месте прилегания клапана – металлического шара (см. фото). Это тоже может привести к повышению рабочей температуры.

Механика

Сама по себе механическая часть этой трансмиссии достаточна надежна и редко требует к себе внимания до пробега 200 000–250 000 км.

Это собственно механическая коробка передач, и осматривать нужно ровно те же узлы, что и при ремонте обычной коробки. А именно синхронизаторы, муфты, подшипники и шестерни.

Тем не менее есть несколько проблем.

Самая частая трудность – износ переднего опорного подшипника сцепления и, как следствие, крышки сцепления. Появляется значительный люфт в самом подшипнике, а также в крышке сцепления, поскольку наружная обойма подшипника начинает проворачиваться в крышке, темсамым изнашивая ее.

Это приводит к перекосу муфты сцепления относительно продольной оси и нарушению в работе компрессионных колец муфты, что в свою очередь ведет к нарушениям в подаче масла к сцеплениям.

Подшипник и крышку можно заказать в соответствии с каталогом запчастей ETKA. Но их стоимость достаточна высока. Мы в компании «Дилижанс» уже полгода проводим ресурсные испытания усиленного модернизированного подшипника с закрытым контуром смазки.

Случай 1 (механика)

Описание дефекта клиентом:  рывки при переключениях в различных режимах, а также задержки при включении передачи на D или R, отсутствие задней передачи у прогретой коробки.

Возможные коды неисправностей:

• 8093, или P176A 00 (032) – переключатель передач 1 не регулируется;
• 8092, или P176С 00 (175) – переключатель передач 3 не регулируется.

Эти неисправности появляются, когда сцепление начинает «вести», то есть присутствует одновременное незначительное замыкание обоих сцеплений, что мешает мехатронику включить нужную передачу при некоторых условиях.

Также частая причина проблем – неисправность сцепления вследствие износа, старения или перегрева.

При этом сцепление не способно передавать максимальный крутящий момент и начинает проскальзывать.

Случай 2 (механика)

Описание дефекта клиентом:  появление желтой шестеренки на панели приборов, при этом возникают забросы оборотов при переключениях или коробка переходит в аварийный режим при активной езде. Возможно появление значительных ударов при включении D и R.

Коды и неисправности:

• 8962, или P17D7 00 (032) – фрикцион 1/2 - слишком большое давление;
• 8960, или P17D5 00 (044) – клапан 3 в части КП
• 2 – механическая неисправность;
• 8350, или P060A (101) – блок управления – внутренний контроль процесса.

Здесь описаны наиболее типичные неисправности 0B5. Конечно, случается всякое, и вы можете столкнуться с проблемой, которая здесь не упомянута. «Дилижанс» работает с автомобилями, эксплуатируемыми в Санкт-Петербурге – большом городе с постоянными пробками и специфическим климатом. Возможно, в вашем регионе эта трансмиссия будет вести себя иначе.
